產品特點描述
產品介紹:
1、自動上下料,可大大提高工作效率.
2、Y軸采用德國進口斜齒條及德國進口減速機.
3、工作起來速度達35m/min.
4、龍門架移動,龍門立柱鑄鐵打造,整機采用鋼結構無縫焊接,經回爐和抗震實效處理,使機器堅固耐用,穩定性好,剛性強,不變形.
5、本機采用高速進口主軸;臺灣數控系統,日本伺服電機,精度高,速度快。
6、先進的文件預處理功能,幫助用戶糾正加工文件中的錯誤。
7、先進的三維曲線預測法,折線平穩,確保曲線運行速度和精度。
8、多種選配:可加裝水平銑、垂直鉆、水平鉆、開鑿鋸、滾刀、兩軸、三軸及自動換刀等多種功能。能進行正面及側面鉆孔、打眼、雕刻、鏤空、銑面等工作。滿足大中型加工企業的需求。
適用范圍:
適用于生產櫥柜門、實木門、電腦桌、板式家具等;可用于大面積、大產量的高密度板、實木板的平面雕刻、切割、3D浮雕等工藝操作。
本機為多元化復雜性加工機型,適合免漆門、烤漆門、板式家具等各種工藝復雜、造型較多的產品進行大批量生產。

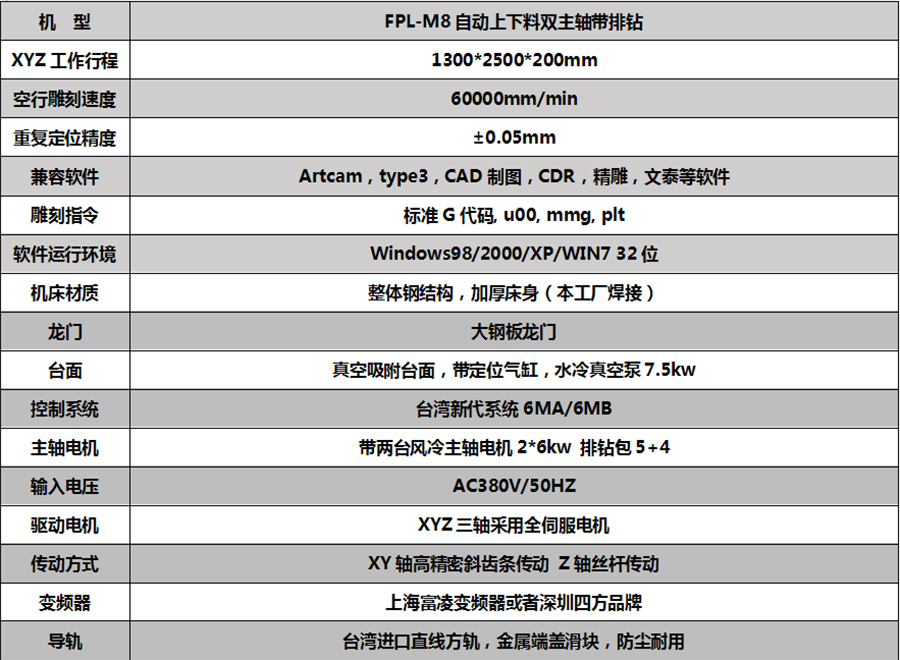

性能參數及配置:
XYZ工作行程: 1300*2500*200mm
空行雕刻速度: 60000mm/min
重復定位精度: ±0.05mm
兼容軟件 Artcam,type3,CAD制圖,CDR,精雕,文泰等軟件
雕刻指令 標準G代碼, u00, mmg, plt
軟件運行環境 Windows98/2000/XP/WIN7 32位
機床材質 整體鋼結構,加厚床身(本工廠焊接)
龍門 大鋼板龍門
臺面 真空吸附臺面,帶定位氣缸,水冷真空泵7.5kw
控制系統 臺灣新代系統6MA/6MB
主軸電機帶兩臺風冷主軸電機2*6kw 排鉆包5+4
輸入電壓 AC380V/50HZ
驅動電機 XYZ三軸采用全伺服電機
傳動方式 XY軸高精密斜齒條傳動 Z軸絲桿傳動
變頻器 上海富凌變頻器或者深圳四方品牌
導軌 臺灣進口直線方軌,金屬端蓋滑塊,防塵耐用
核心優勢
功能:產品屬于標準型全自動上下料加工中心,適合鏤銑、鉆孔、切割、倒邊等多遠化
傳產品加工。
結構:機身采用高強度厚壁鋼管焊接而成,經退火時效噴砂處理,結構穩固,精度保證。
配件:產品配件均采用世界知名品牌—德國齒條/臺灣導軌絲杠/臺灣減速機/施耐德電氣元件等
,性能穩定,經久耐用。
精度: 優良的配件,精密的檢測裝置,使產品獲得完美的定位及運行精度。
高速:采用減速機直連設計,高扭矩,高功能,x軸雙電機驅動,運行平順效率高。
臺面:臺面采用雙層多點式吸附設計,多槽力吸力,吸附效果圖。
刀庫:根據需求,有圓盤式八刀庫 十刀庫 十二刀庫可選。
人工成本:擺脫了對技術工人的依賴,并且可以高效完成下料工作。
板材利用:因為是用銑刀下料,可以任意調整方向,甚至可以套料,板材的利用率可以達到93% 。
軟件支持:專有的軟件支持,NC文件輸出,下料不會出錯,零出錯,沒有了意外出錯成本,就沒有了浪費。
異形支持:圓弧,切角,梯形,領帶盒一次成型,免去了后期雕刻, 板材利用率高,省去了后期人工二次加工 。
工作強度:因為可以加配自動上下料,工人工作很輕松,對工人的體質要求低,即使女工也可以輕松勝任開料工作。
