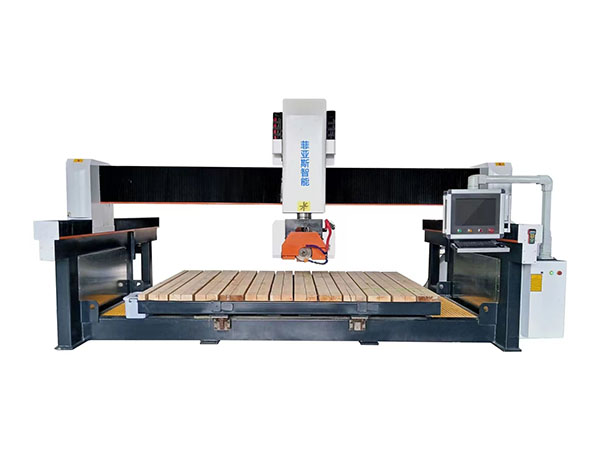

產品特點描述
機頭 360 度任意旋轉,可對板材橫向切割,縱向切割,弧形切割,橢圓切割,正圓切割以及其他不規則形狀的切割。增加了變頻調速??杉庸r板、大理石、人造石、花崗巖等石材。機頭傾斜45度,可進行內外倒角。 整機四軸數控系統操作,精密伺服驅動,在速度和精度上大大超越傳統橋切機。
二、3020四軸數控切割鋸參數表:
加工尺寸:X軸行程 | 橫向尺寸3200mm |
加工尺寸:Y軸行程 | 縱向尺寸2000mm |
鋸片直徑 | 350mm |
床體 | 無縫焊接,時效處理,五面銑床加工 |
表面處理 | 高溫噴塑,防止掉漆 |
切割厚度 | 50mm以內 |
平臺翻板角度 | 0—85度 |
機頭旋轉角度 | 0-360度 |
機頭傾斜角度 | 45度 |
切割電機 | 專用切割電機15KW,防水耐高溫 |
切割速度 | 1-3000mm/mim根據石材厚度 |
傳動方式 | 高耐磨加寬方軌+進口高精度滾珠絲杠 |
控制方式
| 四軸系統 |
臺面 | 液壓,加厚木質臺面 |
工具箱 | 鋸片一張,扳手,易損件 |
包裝 | 塑料包裝(纏繞膜珍珠棉) |
三、設備精度保證:
此機器用料厚重,床身敦實,床身耐用不變形。整機經過大型五面銑床加工導軌面以及鉆孔,機器關鍵部分選擇進口優良配件,加工精度高,產能大且自動化程度更高。采用進口高精度滾珠絲杠傳動,絲杠經過高度熱處理后耐磨性更持久,整機使用壽命延長。
采用新型拖鏈,將信號線、電源線按照規格區分開,更好的防御信號干擾,拖鏈內部分區固定,杜絕了線纜工作過程中擰在一起。電纜線采用進口高柔性屏蔽線,使用壽命更長。
平臺85度翻轉,大型重板上下料方便省力。

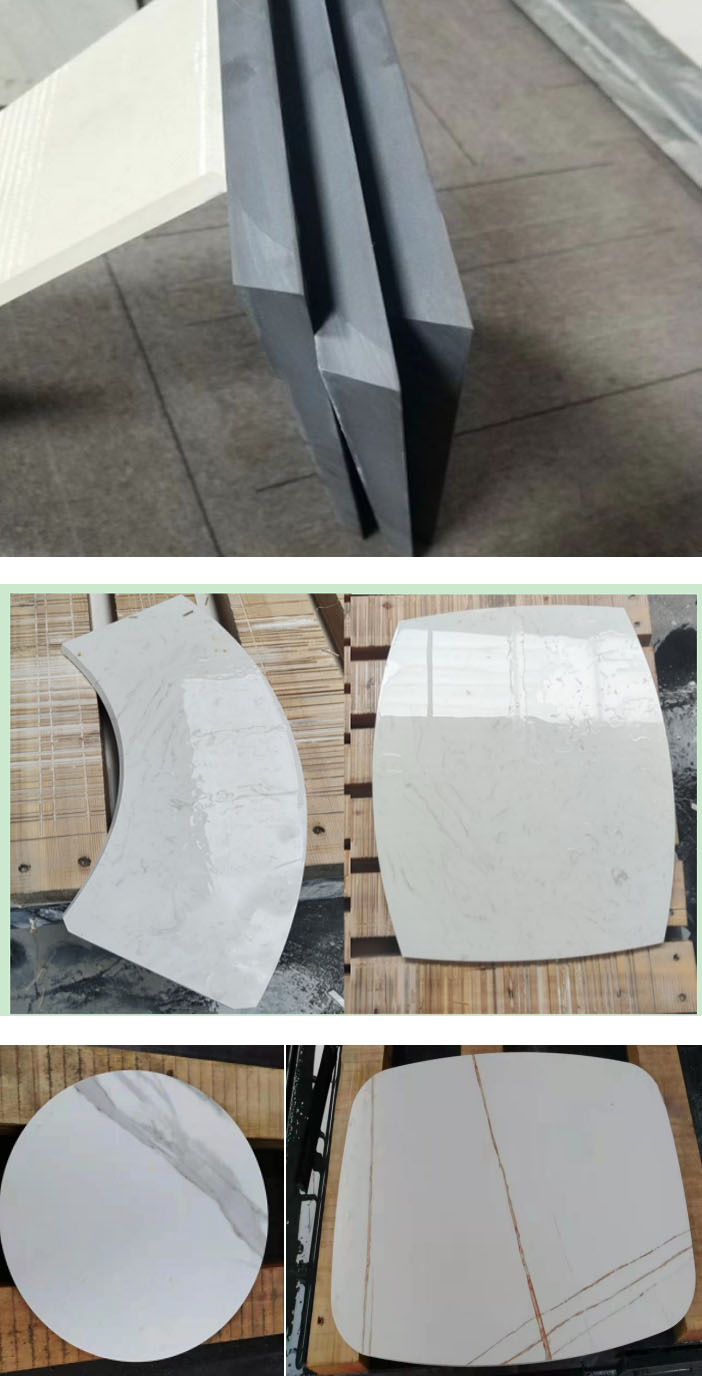

部分切割樣品:
