產品特點描述
一、性能特點:
◆本機適合多元化復雜性產品的加工,功能廣泛:鏤銑、排鉆、切割、鋸切、門板造型、雕刻。
◆Z軸采用臺灣原產螺母TBI絲杠,軌道采用臺灣原裝上銀方軌,精度高,耐磨性強,壽命長
◆臺灣新代控制系統,操作方便,功能強大。
◆驅動系統采用安川伺服電機、驅動器。功能齊全、性能穩定、可靠性高。
◆意大利原裝進口HSD主軸,精度高、壽命長、性能穩定。
◆自動注油裝置,機器后期維護方便。
◆其他大部分電子配件來自世界知名品牌。
二、應用范圍:
1.家具行業:各類板式家具,木門、櫥柜、實木家具的切割與雕刻;
2.廣告行業:工藝禮品、水晶飾品、廣告標識標牌、迷你字雕刻切割等;
3.裝飾行業:亞克力、PVC、密度板、塑料、以及銅鋁等軟金屬板材的鏤銑切割加工。
4、板材加工:刨花板、生態板、細木工板、中纖板、絕緣件、塑料化工件;PCB;動車內體、保齡球軌道;抗倍特板、環氧樹脂、ABS、PP、PE等碳化混合物

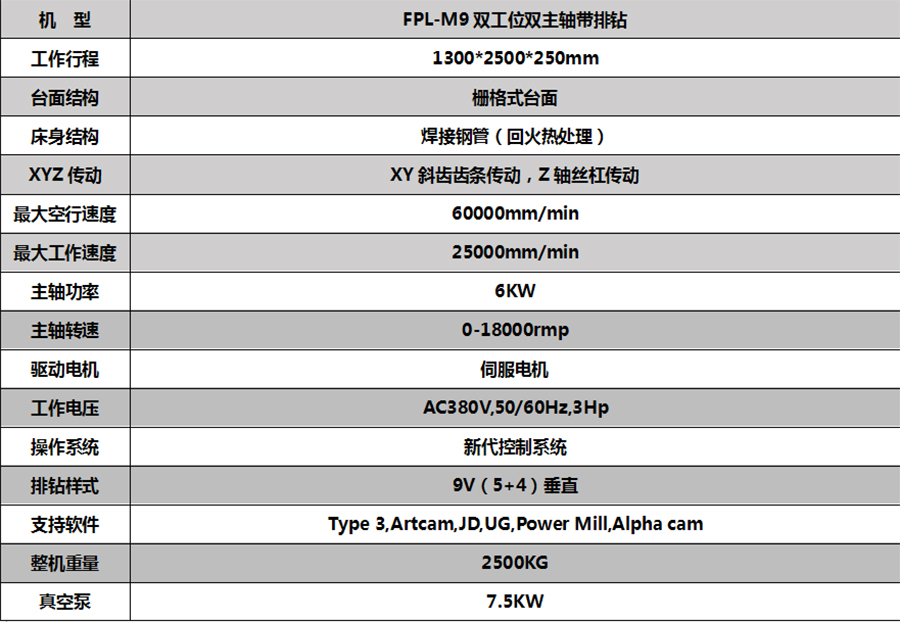

三、性能參數 :
工作行程1300*2500*250mm
臺面結構柵格式臺面
床身結構 焊接鋼管(回火熱處理)
XYZ傳動XY斜齒齒條傳動,Z軸絲杠傳動
最大空行速度60000mm/min
最大工作速度25000mm/min
主軸功率6KW
主軸轉速0-18000rmp
驅動電機 伺服電機
工作電壓 AC380V,50/60Hz,3Hp
操作系統 新代控制系統
排鉆樣式9V(5+4)垂直
支持軟件Type 3,Artcam,JD,UG,Power Mill,Alpha cam
整機重量2500KG
真空泵7.5KW
核心優勢
功能:產品屬于標準型全自動上下料加工中心,適合鏤銑、浮雕、鉆孔、切割、倒邊等多遠化
傳產品加工。
結構:機身采用高強度厚壁鋼管焊接而成,經退火時效噴砂處理,結構穩固,精度保證。
配件:產品配件均采用世界知名品牌—德國齒條/臺灣導軌絲杠/臺灣減速機/施耐德電氣元件等
,性能穩定,經久耐用。
精度: 優良的配件,精密的檢測裝置,使產品獲得完美的定位及運行精度。
高速:采用減速機直連設計,高扭矩,高功能,x軸雙電機驅動,運行平順效率高。
臺面:臺面采用雙層多點式吸附設計,多槽力吸力,吸附效果圖。
人工成本:擺脫了對技術工人的依賴,并且可以高效完成下料工作。
板材利用:因?yàn)槭怯勉姷断铝?,可以任意調整方向,甚至可以套料,板材的利用率可以達到93% 。
軟件支持:專有的軟件支持,NC文件輸出,下料不會出錯,零出錯,沒有了意外出錯成本,就沒有了浪費。
異形支持:圓弧,切角,梯形,領帶盒一次成型,免去了后期雕刻, 板材利用率高,省去了后期人工二次加工 。
工作強度:因?yàn)榭梢约优渥詣?dòng)上下料,工人工作很輕松,對工人的體質要求低,即使女工也可以輕松勝任開料工作。
